Paramètres d’affichage de l’EGG

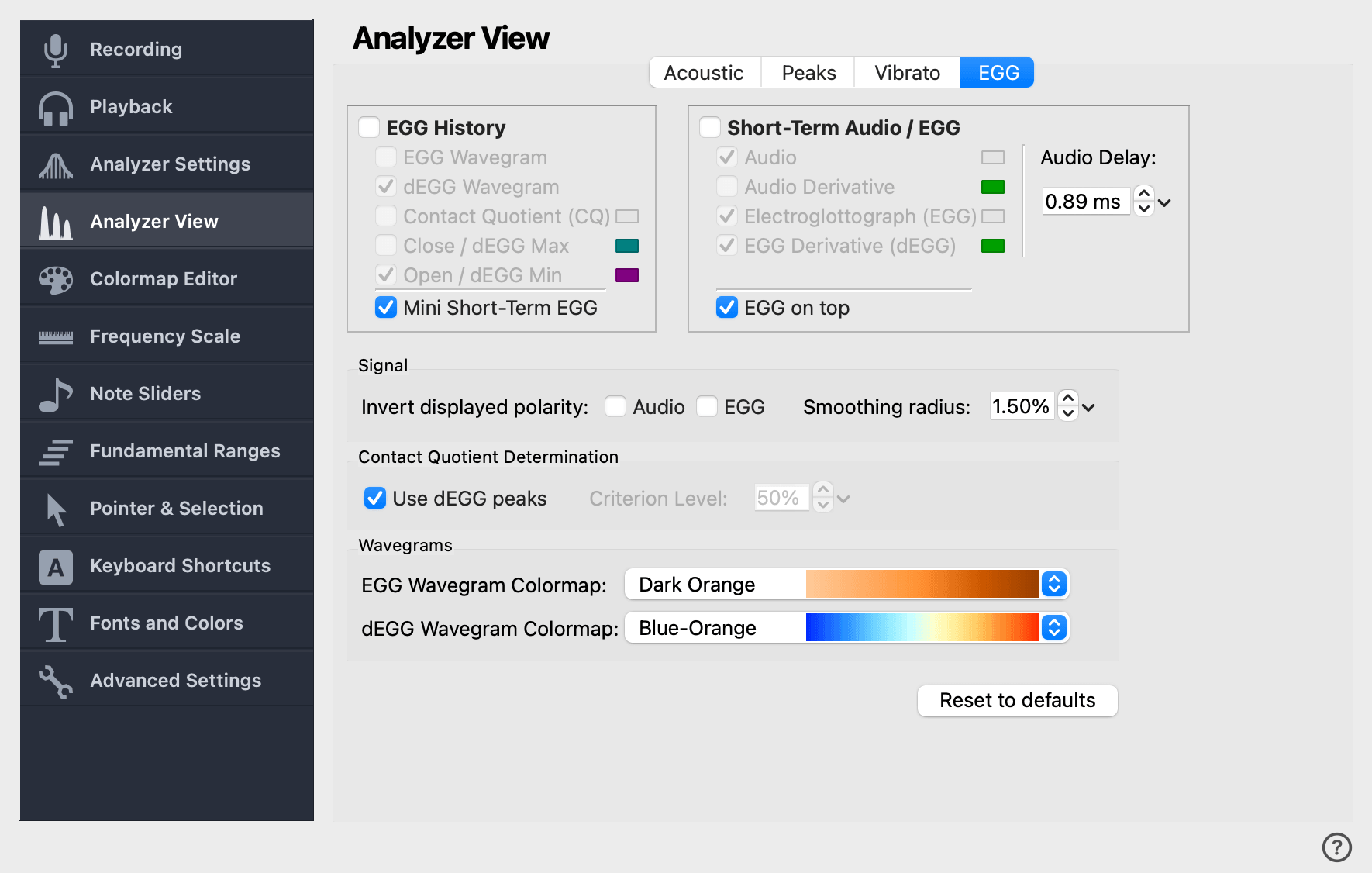

Cette page contrôle l’apparence et le comportement de l’affichage de l’électroglottographe (EGG), y compris l’historique de l’EGG à long terme, la vue audio/EGG à court terme, la polarité et le calage temporel du signal, le calcul du quotient de contact et les palettes de couleurs des wavegrammes.
|
Disponible dans VoceVista Pro
Les fonctions EGG ne sont disponibles que dans VoceVista Pro. Consultez notre page produits pour une comparaison des différentes éditions. |
Historique de l’EGG
L’historique de l’EGG est la vue à long terme de l’EGG, l’équivalent du spectrogramme pour l’audio : il montre comment les mesures dérivées de l’EGG évoluent au fil du temps. Les cases à cocher de ce groupe choisissent les courbes et diagrammes à tracer, et un bouton de couleur à droite de chaque option de ligne définit la couleur de cette courbe.
- Quotient de contact (CQ)
-
Trace le quotient de contact au fil du temps. La méthode exacte de calcul du CQ se configure dans le groupe Détermination du quotient de contact ci-dessous.
- Fermeture / dEGG Max
-
Trace la position du maximum du dEGG (l’instant du contact le plus rapide) pour chaque cycle glottique.
- Ouverture / dEGG Min
-
Trace la position du minimum du dEGG (l’instant de la séparation la plus rapide) pour chaque cycle glottique.
- Wavegramme de l’EGG
-
Affiche le wavegramme de l’EGG : une représentation empilée d’un cycle d’EGG par ligne, colorée selon l’amplitude avec la palette de couleurs choisie ci-dessous.
- Wavegramme dEGG
-
Affiche le même type de représentation empilée à partir de la dérivée du signal EGG, ce qui met en évidence les événements de contact et de séparation.
- Mini EGG à court terme
-
Affiche une petite vue de l’EGG à court terme dans la zone de l’historique de l’EGG, en plus de la vue à court terme principale. C’est pratique lorsque vous voulez comparer quelques cycles en détail sans renoncer à la vue plus large de l’historique de l’EGG.
Audio / EGG à court terme
La vue de l’EGG à court terme montre quelques périodes de l’EGG et du signal audio à la position actuelle du curseur. C’est l’équivalent, pour l’EGG, du spectre à court terme.
Choisissez les signaux à afficher :
- Audio
-
Affiche quelques périodes du canal audio.
- Dérivée audio
-
Affiche la dérivée (la vitesse de variation) du signal audio.
- Électroglottographe (EGG)
-
Affiche le signal EGG.
- Dérivée de l’EGG (dEGG)
-
Affiche le dEGG, la dérivée du signal EGG. Le dEGG accentue les instants du contact et de la séparation les plus rapides, qui sont souvent les repères les plus nets d’un cycle glottique.
Délai audio
Un décalage temporel (en millisecondes) appliqué au signal audio pour compenser le retard entre les enregistrements de l’EGG et du microphone. Les électrodes de l’EGG captent le contact des cordes vocales presque instantanément, tandis que le son du microphone arrive un peu plus tard, car il doit traverser le conduit vocal et l’air jusqu’au microphone. Ajustez cette valeur jusqu’à ce que les pics de l’EGG et de l’audio s’alignent comme vous l’attendez.
Signal
Inverser la polarité affichée
Inverse la polarité affichée de l’un ou l’autre signal dans la vue à court terme.
- Audio
-
Retourne verticalement la forme d’onde audio.
- EGG
-
Retourne verticalement le signal EGG. Le matériel EGG fournit parfois le signal avec une polarité inversée (fermeture vers le bas au lieu de fermeture vers le haut). Utilisez cette case si les courbes de l’EGG pointent dans le mauvais sens avec votre matériel.
Rayon de lissage
Lissage appliqué au signal EGG avant le calcul de sa dérivée, exprimé en pourcentage de la durée du cycle. Un léger lissage aide à supprimer le bruit qui produirait sinon des pics parasites dans le dEGG. Un lissage trop fort estompe justement les événements que le dEGG est censé mettre en évidence.
Détermination du quotient de contact
Le quotient de contact (CQ) mesure quelle part de chaque cycle glottique les cordes vocales passent en contact. Un CQ de 50 % signifie un contact pendant la moitié de la période, et 25 % un contact pendant un quart de la période. Notez que l’EGG ne peut pas donner une image complète de la fermeture des cordes vocales. Il peut seulement indiquer que le contact a augmenté. C’est pourquoi le terme quotient de contact est préféré à quotient fermé.
Les deux contrôles de ce groupe choisissent la méthode utilisée.
Utiliser les pics de dEGG

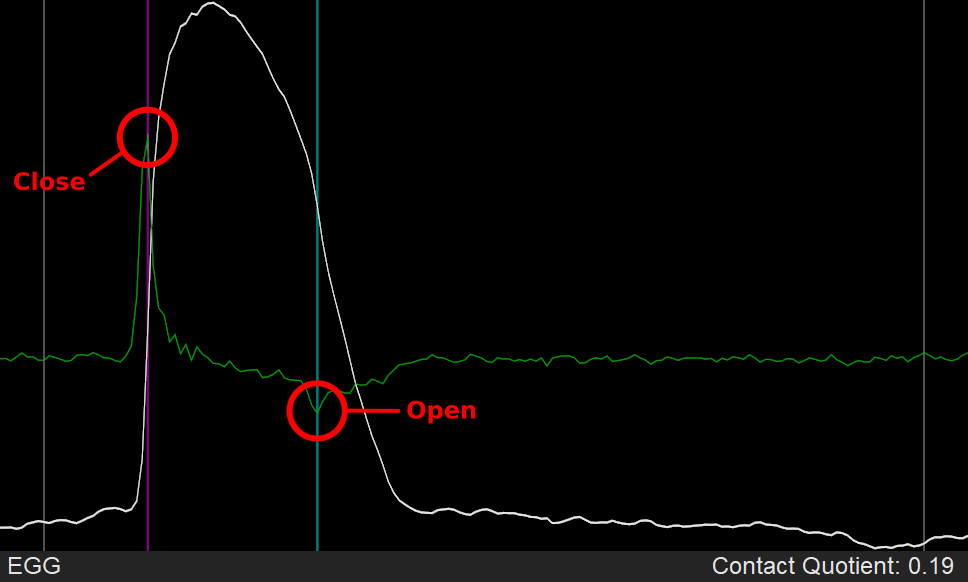

Lorsque cette option est cochée, les instants de contact et de séparation sont tirés des pics du dEGG. L’instant de contact est le maximum du dEGG (montée la plus raide), et l’instant de séparation est le minimum du dEGG (descente la plus raide).
Lorsqu’elle est décochée, les instants de contact sont déterminés par le Niveau de critère (décrit ci-dessous).
Niveau de critère
Lorsque Utiliser les pics de dEGG est décoché, le niveau de critère trace une ligne imaginaire à travers le signal EGG : les parties au-dessus de la ligne sont comptées comme fermées, les parties en dessous comme ouvertes. La valeur CL est la hauteur du seuil sur le signal EGG, exprimée en pourcentage entre le minimum et le maximum du cycle.

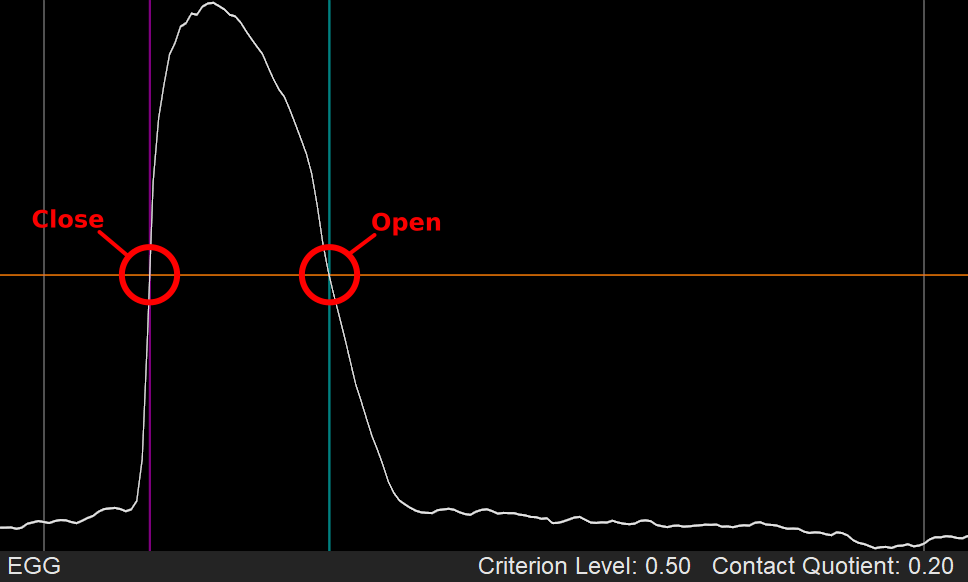

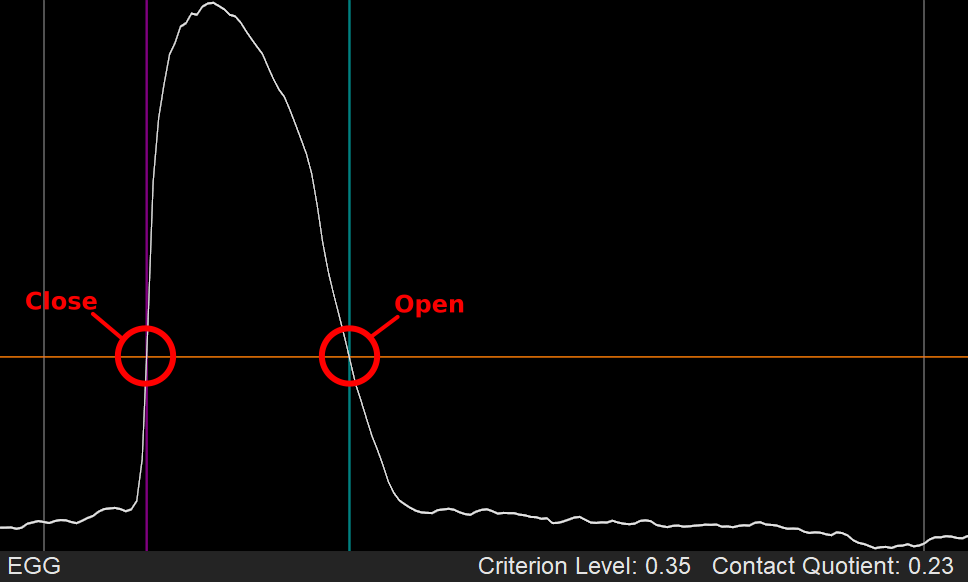

Un CL de 50 % place le seuil à mi-hauteur, tandis qu’un CL de 35 % le place plus bas, de sorte qu’une plus grande partie de chaque cycle est comptée comme fermée. La valeur par défaut se situe entre les deux. La valeur optimale dépend de l’enregistrement et de la personne qui parle ou chante.
Vous pouvez aussi faire glisser la ligne du niveau de critère directement sur l’affichage de l’EGG.
Le niveau de critère est généralement moins précis que la méthode des pics de dEGG sur un signal propre, mais il est plus robuste face au bruit : la méthode du dEGG exige des pics nets et identifiables, ce qu’un signal bruité peut ne pas fournir.
|
Un mode hybride (fermeture d’après le maximum du dEGG, ouverture d’après le niveau de critère) est utile lorsque seul le flanc montant du dEGG est propre. Lorsque Utiliser les pics de dEGG est décoché mais que le niveau de critère est suffisamment élevé pour que la partie au-dessus de la ligne soit courte, le résultat se rapproche de ce comportement hybride. |
Wavegrammes
Palette de couleurs du Wavegramme de l’EGG
Choisissez la palette de couleurs utilisée pour colorer le wavegramme de l’EGG. La liste déroulante présente les palettes de couleurs disponibles, les mêmes que celles gérées sur la page Palette de couleurs.
Palette de couleurs du Wavegramme dEGG
Choisissez la palette de couleurs utilisée pour colorer le wavegramme dEGG. Différentes palettes de couleurs conviennent bien au dEGG, car ses valeurs sont signées (positives et négatives). Une palette de couleurs divergente peut rendre plus évident le sens contact / séparation.
