EGG-Anzeigeeinstellungen

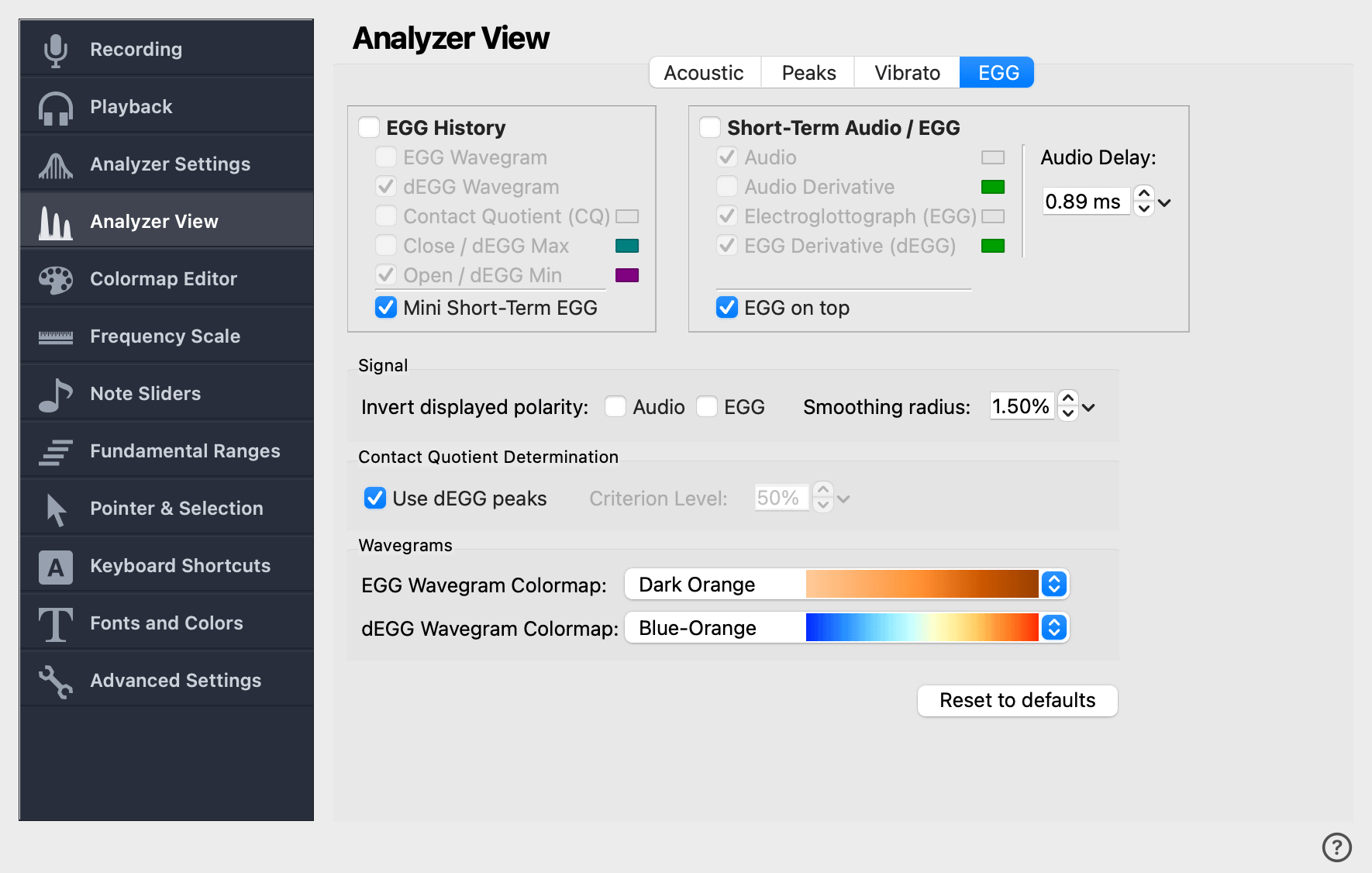

Diese Seite steuert das Aussehen und Verhalten der Anzeige des Elektroglottographen (EGG), darunter den EGG-Verlauf (Langzeit), die Kurzzeitansicht von Audio und EGG, die Polarität und das Timing des Signals, die Berechnung des Kontaktquotienten und die Farbschemata der Wavegramme.
|
Verfügbar in VoceVista Pro
Die EGG-Funktionen stehen nur in VoceVista Pro zur Verfügung. Einen Vergleich der verschiedenen Editionen findest Du auf unserer Produktseite. |
EGG-Verlauf
Der EGG-Verlauf ist die Langzeitansicht des EGG, das Gegenstück zum Spektrogramm beim Audio: Er zeigt, wie sich die aus dem EGG abgeleiteten Messwerte im Lauf der Zeit verändern. Die Kontrollkästchen in dieser Gruppe legen fest, welche Kurven und Diagramme gezeichnet werden, und eine Farbschaltfläche rechts neben jeder Linienoption legt die Farbe der jeweiligen Kurve fest.
- Kontaktquotient (CQ)
-
Zeichnet den Kontaktquotienten über die Zeit. Welche CQ-Methode genau verwendet wird, stellst Du weiter unten in der Gruppe Bestimmung des Kontaktquotienten ein.
- Schließung / dEGG Max
-
Zeichnet für jeden Glottiszyklus die Position des dEGG-Maximums (den Moment des schnellsten Kontakts).
- Öffnung / dEGG Min
-
Zeichnet für jeden Glottiszyklus die Position des dEGG-Minimums (den Moment der schnellsten Kontaktlösung).
- EGG-Wavegram
-
Zeigt das EGG-Wavegram an, eine gestapelte Darstellung mit einem EGG-Zyklus pro Zeile, nach Amplitude eingefärbt mit dem unten gewählten Farbschema.
- dEGG-Wavegram
-
Zeigt dieselbe Art gestapelter Darstellung für die Ableitung des EGG-Signals an. Sie hebt die Momente von Kontakt und Kontaktlösung hervor.
- Mini-Kurzzeit-EGG
-
Zeigt zusätzlich zur eigentlichen Kurzzeitansicht eine kleine Kurzzeit-EGG-Ansicht im Bereich des EGG-Verlaufs an. Das ist praktisch, wenn Du einige Zyklen im Detail vergleichen möchtest, ohne auf den größeren EGG-Verlauf zu verzichten.
Kurzzeit-Audio / EGG
Die Kurzzeit-EGG-Ansicht zeigt einige Perioden des EGG- und des Audiosignals an der aktuellen Cursorposition. Sie ist das EGG-Gegenstück zum Kurzzeitspektrum.
Wähle aus, welche Signale angezeigt werden:
- Audio
-
Zeigt einige Perioden des Audiokanals an.
- Audio-Ableitung
-
Zeigt die Ableitung (die Änderungsrate) des Audiosignals an.
- Elektroglottograph (EGG)
-
Zeigt das EGG-Signal an.
- EGG-Ableitung (dEGG)
-
Zeigt das dEGG an, die Ableitung des EGG-Signals. Das dEGG hebt die Momente des schnellsten Kontakts und der schnellsten Kontaktlösung hervor, die oft die klarsten Orientierungspunkte in einem Glottiszyklus sind.
Audioverzögerung
Ein Zeitversatz (in Millisekunden), der auf das Audiosignal angewendet wird, um die Verzögerung zwischen EGG- und Mikrofonaufnahme auszugleichen. Die EGG-Elektroden erfassen den Kontakt der Stimmlippen nahezu verzögerungsfrei, während das Mikrofonsignal etwas später eintrifft, weil der Schall erst durch den Vokaltrakt und die Luft zum Mikrofon gelangen muss. Passe den Wert an, bis die Spitzen von EGG und Audio so übereinanderliegen, wie Du es erwartest.
Signal
Angezeigte Polarität umkehren
Kehrt die angezeigte Polarität eines der beiden Signale in der Kurzzeitansicht um.
- Audio
-
Spiegelt die Audio-Wellenform vertikal.
- EGG
-
Spiegelt das EGG-Signal vertikal. Manche EGG-Hardware gibt das Signal mit umgekehrter Polarität aus (Schließen nach unten statt nach oben). Aktiviere dieses Kontrollkästchen, wenn die EGG-Kurven bei Deiner Hardware in die falsche Richtung zeigen.
Glättungsradius
Die Glättung, die vor der Berechnung der Ableitung auf das EGG-Signal angewendet wird, als Prozentsatz der Zykluslänge. Eine geringe Glättung hilft, Rauschen zu unterdrücken, das sonst falsche Spitzen im dEGG erzeugen würde. Zu starke Glättung verwischt genau die Ereignisse, die das dEGG hervorheben soll.
Bestimmung des Kontaktquotienten
Der Kontaktquotient (CQ) gibt an, welchen Anteil jedes Glottiszyklus die Stimmlippen in Kontakt verbringen. Ein CQ von 50 % bedeutet Kontakt während der halben Periode, 25 % bedeutet Kontakt während eines Viertels der Periode. Beachte, dass das EGG kein vollständiges Bild des Stimmlippenschlusses liefern kann. Es kann nur anzeigen, dass der Kontakt zugenommen hat. Aus diesem Grund wird der Begriff Kontaktquotient dem Begriff Closed Quotient vorgezogen.
Die beiden Bedienelemente in dieser Gruppe legen fest, welche Methode verwendet wird.
dEGG-Spitzen verwenden

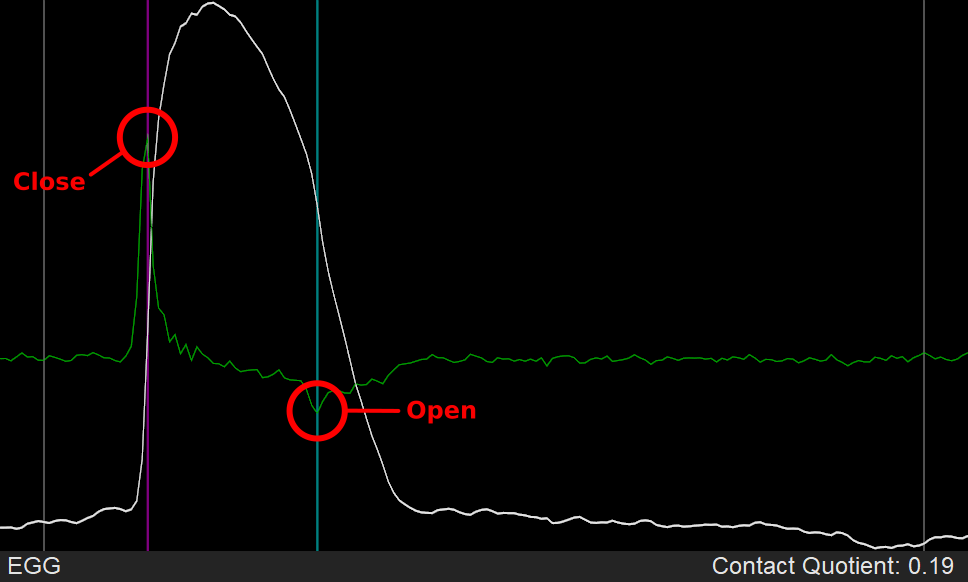

Wenn diese Option aktiviert ist, werden die Zeitpunkte von Kontakt und Kontaktlösung aus den Spitzen im dEGG bestimmt. Der Kontaktzeitpunkt ist das dEGG-Maximum (steilster Anstieg), der Zeitpunkt der Kontaktlösung ist das dEGG-Minimum (steilster Abfall).
Ist sie deaktiviert, werden die Kontaktzeitpunkte stattdessen über die Kriteriumsebene (siehe unten) bestimmt.
Kriteriumsebene
Wenn dEGG-Spitzen verwenden deaktiviert ist, zieht die Kriteriumsebene eine gedachte Linie durch das EGG-Signal: Anteile oberhalb der Linie gelten als geschlossen, Anteile darunter als offen. Der CL-Wert ist die Höhe dieser Schwelle im EGG-Signal, angegeben als Prozentsatz zwischen dem Minimum und dem Maximum des Zyklus.

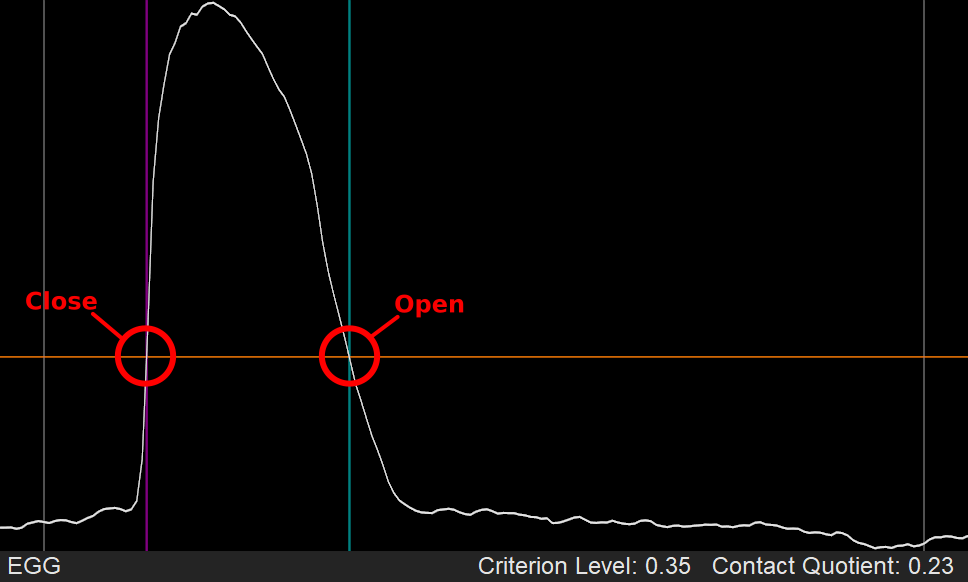

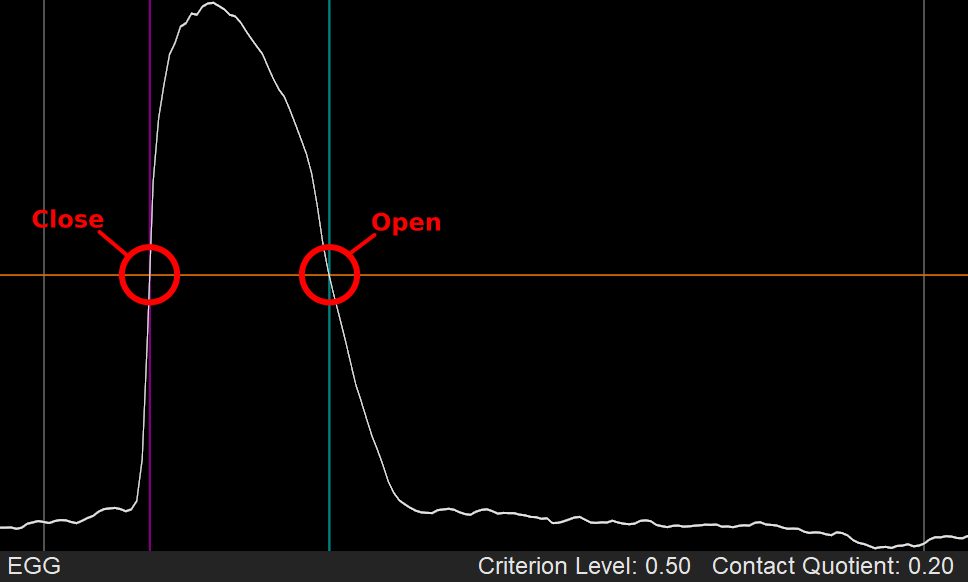

Ein CL von 50 % legt die Schwelle auf halbe Höhe, während ein CL von 35 % sie tiefer legt, sodass ein größerer Teil jedes Zyklus als geschlossen gilt. Der Standardwert liegt dazwischen. Der optimale Wert hängt von der Aufnahme und der sprechenden Person ab.
Du kannst die Linie der Kriteriumsebene auch direkt in der EGG-Anzeige ziehen.
Die Kriteriumsebene ist bei einem sauberen Signal im Allgemeinen weniger genau als die Methode der dEGG-Spitzen, dafür aber robuster gegenüber Rauschen: Die dEGG-Methode benötigt scharfe, eindeutig erkennbare Spitzen, die ein verrauschtes Signal möglicherweise nicht liefert.
|
Ein Hybridmodus (Schließung aus dem dEGG-Maximum, Öffnung aus der Kriteriumsebene) ist nützlich, wenn nur die ansteigende Flanke des dEGG sauber ist. Wenn dEGG-Spitzen verwenden deaktiviert ist, die Kriteriumsebene aber so hoch liegt, dass der Anteil oberhalb der Linie kurz ist, nähert sich das Ergebnis diesem Hybridverhalten an. |
Wavegramme
EGG-Wavegram Farbschema
Wählt das Farbschema, mit dem das EGG-Wavegram eingefärbt wird. Die Auswahlliste zeigt die verfügbaren Farbschemata. Verwaltet werden sie auf der Seite Farbschemaeditor.
