Analyzer-Ansicht
Dies ist die Hauptansicht von VoceVista. Die Analyzer-Ansicht kann das Spektrum, das Spektrogramm, die Grundtonhöhe oder eine beliebige Kombination davon anzeigen. Was angezeigt wird, wählst Du in der Symbolleiste oder auf der Seite Einstellungen der Analyzer-Ansicht aus.
Diese Ansicht kann außerdem Notenschieber und andere Überlagerungen anzeigen. Rund um die Analyzer-Ansicht liegen die Frequenzskala, die Zeitskala und die Intensitätsskala. Du kannst sie im Menü Ansicht ein- und ausschalten.
Langzeitansicht
Die Spektrogrammanzeige ähnelt dem Spektrum sehr, zeigt aber statt eines einzelnen Spektrums eine Folge von Spektren über die Zeit:
Die untere Skala zeigt jetzt die Zeit statt der Intensität, und die Intensität wird jetzt durch die Farbe jedes Punkts der Anzeige dargestellt. Stell Dir vor, Du blickst von oben auf eine Reihe gestapelter Spektren.
In der Spektrogrammanzeige siehst Du das Spektrogramm eines Sängers. Die Grundtonhöhe bewegt sich um 200 Hz. Das periodische Steigen und Fallen der Tonhöhe ist das Vibrato des Sängers. Die zweite Harmonische bei 400 Hz ist viel lauter als die erste. Die höheren Harmonischen zwischen 600 Hz und 2000 Hz verändern sich über den gezeigten Zeitbereich. Das liegt daran, dass der Sänger den gesungenen Vokal wechselt. Der Sängerformant bei 3000 Hz bleibt durchgehend stark.
Spektrumanzeige
Die Spektrumanzeige zeigt die Intensität der Frequenzanteile eines Klangs zu einem bestimmten Zeitpunkt. Sie kann auch die Grundtonhöhe des Klangs zu diesem Zeitpunkt anzeigen:
Die Frequenzachse wird in Hertz angezeigt (Schwingungen pro Sekunde, abgekürzt Hz), die Intensitätsachse in Dezibel (dB). Der lauteste mögliche Ton hat 0 dB, und alle leiseren Töne haben einen negativen Dezibelwert.

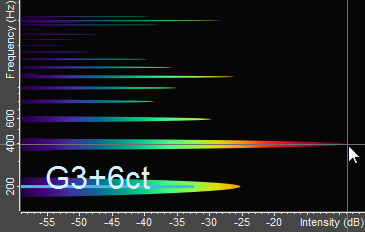

In Frequenzspektrum und Grundtonhöhe liegt die erste Spektralspitze bei etwa 200 Hz und hat eine Intensität von -25 dB. Die zweite Spitze ist lauter. Sie hat eine Frequenz von etwa 400 Hz und eine Intensität von -9 dB. Das Cursor-Fadenkreuz ist an der zweiten Spitze bei 400 Hz eingerastet. Die Tonhöhenanzeige (die gerade blaue Linie) zeigt eine Grundtonhöhe von etwa 200 Hz, was der Note „G3+6ct“ entspricht.
Den Bereich der Intensitätsskala stellst Du mit dem Schieber für den Dynamikumfang in der Symbolleiste ein. Den Bereich der Frequenzskala stellst Du auf der Seite Skalen-Einstellungen oder in der Symbolleiste „Skalenbereich“ ein.
Alle Skalen lassen sich außerdem mit der Maus zoomen und scrollen. Um den Skalenbereich zu scrollen, klick mit der linken Maustaste auf eine Skala und zieh sie. Zum Zoomen zeigst Du auf die Skala und benutzt das Mausrad. Wenn Du kein Mausrad hast, kannst Du den Cursor auch auf die Skala richten und mit den Tasten 1 und 2 zoomen.
Verschiedene Farbschemata und Darstellungsarten für die Spektrumanzeige wählst Du in den Programmeinstellungen aus, insbesondere auf der Einstellungsseite Analyzer-Ansicht und im Farbschemaeditor.
Kombinierte Ansicht: Spektrogramm + Spektrum
Spektrogramm und Spektrum lassen sich nebeneinander anzeigen:
In diesem Fall zeigt das Spektrogramm links, wie sich die Frequenzanteile über die Zeit verändern, und das Spektrum rechts zeigt mehr Details für einen bestimmten Zeitpunkt. Wenn Du den Mauszeiger über das Spektrogramm bewegst, zeigt die rechte Seite das Spektrum für den Zeitpunkt, auf den die Maus zeigt. Wenn sich der Mauszeiger nicht über dem Spektrogramm befindet, zeigt das Spektrum die Frequenzanteile für den Zeitpunkt, an dem die grüne Cursorlinie steht.
Im Bild oben steht der Cursor zum Beispiel bei 6,0 Sekunden, daher zeigt das Spektrum einen Querschnitt des Spektrogramms zu diesem Zeitpunkt.
