Spektralspitzen-Einstellungen

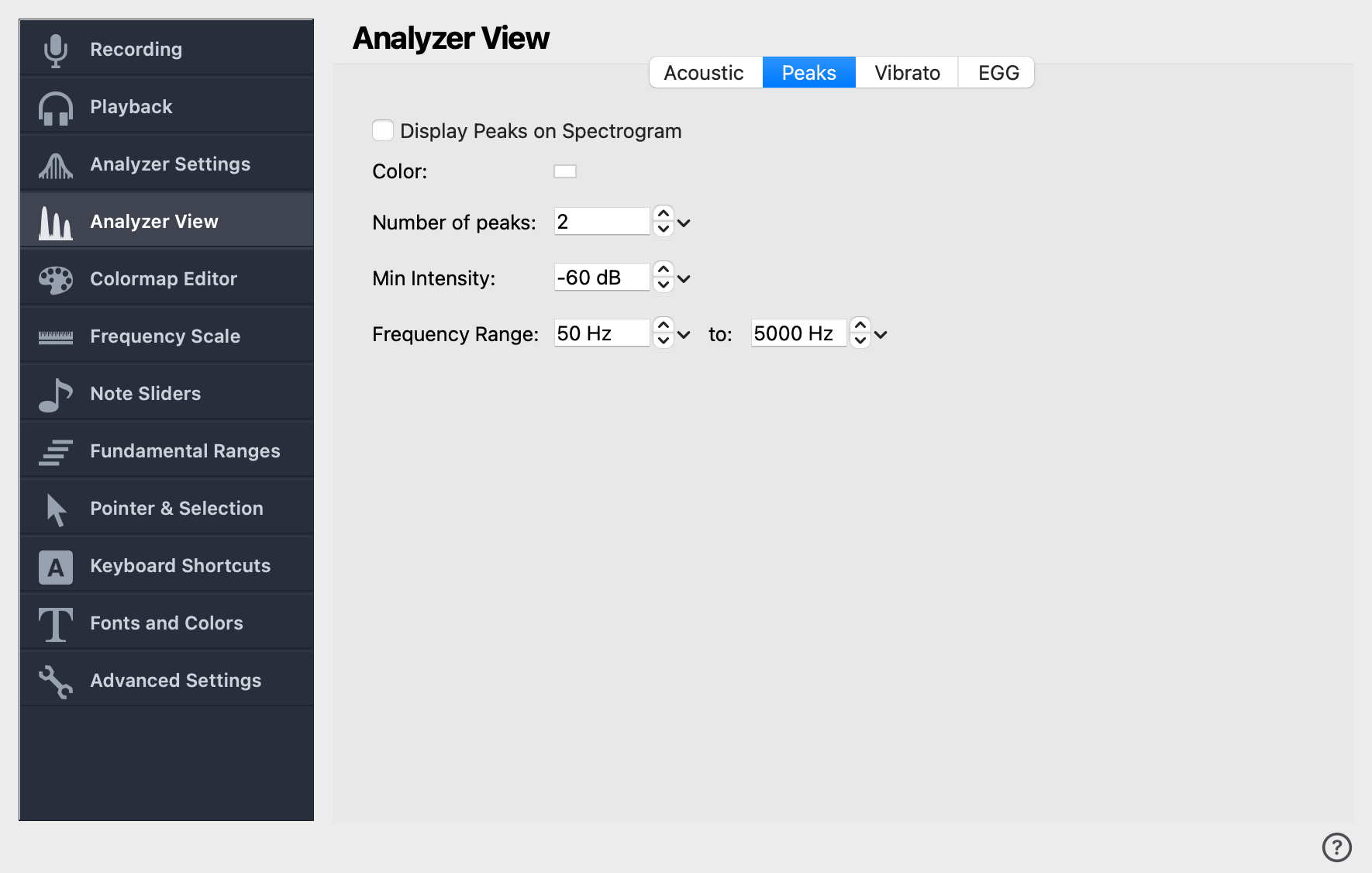

Abbildung 1. Spektralspitzen-Einstellungen

Diese Seite konfiguriert die Erkennung und Anzeige von Spektralspitzen im Spektrogramm. Eine Spektralspitze ist ein lokales Maximum im Spektrum, also eine Frequenz, die sich von ihren Nachbarn abhebt. Meist ist sie eine Harmonische, ein Formant oder eine Resonanz.

Spitzen auf Spektrogramm anzeigen

Wenn diese Option aktiviert ist, werden die stärksten Spektralspitzen an jeder Zeitposition über dem Spektrogramm gezeichnet. Deaktiviere sie, um Spitzen zu berechnen, ohne sie im Spektrogramm zu zeichnen (das Statistikfeld listet sie trotzdem auf).

Farbe

Die Farbe, mit der die Spitzenmarkierungen im Spektrogramm gezeichnet werden. Klicke auf die Farbschaltfläche, um sie zu ändern.

Anzahl der Spitzen

Wie viele Spitzen pro Analyserahmen erkannt werden, von 0 bis 12. Höhere Werte zeigen mehr spektrale Struktur, machen die Anzeige aber unübersichtlich. Der Standardwert ist 2.

Min Intensität

Spektralspitzen, die leiser als dieser Schwellenwert (in dB) sind, werden ignoriert. Erhöhe ihn, um Spitzen im Grundrauschen zu unterdrücken, oder senke ihn, um schwächere Teiltöne zu finden. Der Standardwert ist −60 dB.

Frequenzbereich

Die niedrigste und die höchste Frequenz, die bei der Spitzenerkennung berücksichtigt werden. Spitzen außerhalb dieses Bands werden übersprungen. So kannst Du Netzbrummen am unteren Ende oder Rauschen oberhalb des Nutzbereichs des Signals am oberen Ende ignorieren.
