Vokaldiagramm

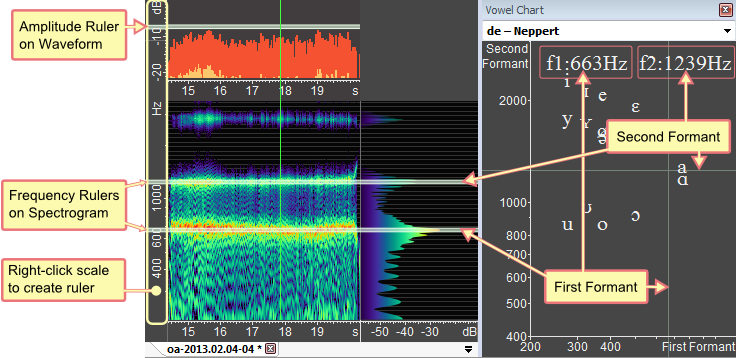

Frequenzlineale markieren eine bestimmte Frequenz. Du erstellst sie, indem Du mit der rechten Maustaste auf die Frequenzskala klickst (wie in Lineale und das Vokaldiagramm gezeigt) und „Neues Lineal hier einfügen“ wählst. Um ein Lineal zu verschieben, klick es auf der Frequenzskala an und zieh es.

Um ein Lineal zu löschen, klick auf der Frequenzskala mit der rechten Maustaste darauf und wähl dann „Dieses Lineal löschen“. Du kannst es auch löschen, indem Du es aus dem sichtbaren Bereich herausziehst.

In VoceVista Pro zeigt die Lineal- / Filterliste die genaue Frequenz jedes gesetzten Lineals, und Du kannst dort eine neue eingeben.

Amplitudenlineale funktionieren genauso wie Frequenzlineale, nur dass sie durch Klicken auf die Amplitudenskala erstellt und verschoben werden und eine bestimmte Amplitude statt einer Frequenz markieren.

Mit dem Vokaldiagramm lässt sich erklären, wie Klänge bestimmter Frequenzen erkennbare Vokale bilden. Das beruht auf der Erkenntnis, dass Vokale in vielen Sprachen durch die Verstärkung zweier Frequenzen (der ersten beiden Formanten) im Mundraum entstehen. Das Diagramm zeigt die erste Frequenz auf der horizontalen Achse und die zweite Frequenz auf der vertikalen Achse. Im Diagramm stehen mehrere Symbole des Internationalen Phonetischen Alphabets (IPA). Die Position eines Symbols gibt ungefähr die erste und zweite Frequenz an, die den entsprechenden Vokal bilden.

Wenn das Vokaldiagramm nicht sichtbar ist, kannst Du es über Ansicht  Vokaldiagramm einblenden. Oben im Diagramm befindet sich ein Listenfeld, in dem Du eine Sprache auswählen kannst. Für manche Sprachen gibt es mehrere Einträge, weil verschiedene Forscher für jeden Vokal unterschiedliche Frequenzen ermittelt haben. In jedem Fall sind die beiden Frequenzen jedes Vokals nicht exakt. Das Diagramm gibt nur eine ungefähre Vorstellung davon, in welchem Frequenzbereich ein bestimmter Vokal zu hören sein kann.

Ein Klick auf das Vokaldiagramm verschiebt die beiden unteren Frequenzlineale an die entsprechende Position. Falls nötig, werden zwei neue Frequenzlineale erstellt.

Die Frequenzbereiche und den Skalenmodus des Vokaldiagramms kannst Du in den erweiterten Einstellungen anpassen oder indem Du mit der rechten Maustaste auf das Vokaldiagramm klickst und Vokaldiagrammeinstellungen öffnen… wählst.
